Archivos de la categoría: Información

MOLECOR empresa capaz de fabricar Tuberías de PVC Orientado DN800 mm

Molecor suministra su tubería TOM® de PVC DN800 mm PN16 en la obra Regadío de Arroyo de Calamonte

Es la primera empresa capaz de fabricar Tuberías de PVC Orientado DN800 mm



La inspección, limpieza y reparación de averías puntuales son las tres operaciones más comunes que hay que llevar a cabo durante la vida útil de las conducciones de riego.

La reparación de tuberías es imprescindible porque la existencia de averías y fugas en una red de riego es sinónimo de un elevado coste. Es necesario realizar una modernización de los sistemas de regadío tradicionales, implantando nuevas tecnologías o renovando redes que tienen importantes pérdidas, las cuales permitan la optimización de los recursos hídricos disponibles para el sector. El proceso de modernización mejora sensiblemente la eficiencia de las infraestructuras y equipos de riego.

Este proyecto contempla la reposición de tubería de hormigón armado por Tubería TOM® de PVC DN800 mm PN16. La modernización de la red da cobertura a una superficie regable de 3.000 Ha.

En esta época de tecnología y conocimiento, es necesaria la investigación, la innovación y el desarrollo aplicado al regadío. La Unión Europea establece como lemas el crecimiento inteligente y el aumento de la eficiencia en la utilización de los recursos. La Política de Agua y de Regadíos, que desarrolla los Planes Hidrológicos y los respectivos Programas de Desarrollo Rural, define las posibilidades y necesidades en materia de utilización del agua, las estrategias públicas de riego y otras medidas incidentes en el sector como son las agroambientales.

Molecor vuelve a destacar en su sector superando las barreras de rango de producto existente hasta el momento, convirtiéndose en la primera empresa capaz de fabricar Tuberías de PVC Orientado DN800 mm. La compañía ya había conseguido ser un importante referente en la industria del agua con la fabricación de Tuberías de PVC-O de DN500 y 630 mm. No obstante, el alto grado de adaptabilidad de su tecnología, sumado a la apuesta continua por la innovación y desarrollo, han permitido a Molecor la ampliación de su gama, respondiendo así a uno de sus principales objetivos, el de aportar soluciones novedosas que satisfagan las necesidades cambiantes del mercado.

La orientación molecular otorga a las Tuberías TOM® de PVC-O significativas ventajas en la calidad del producto, su instalación y uso. Ofreciendo un mejor comportamiento de respeto al medioambiente, presentando una huella ambiental mejor que otros materiales, mejorando así la contribución al correcto desarrollo sostenible del planeta,  y optimizando el consumo de recursos naturales.

Aplicada a conducciones a presión se logra una tubería de gran resistencia tanto mecánica como química, presentando así  una elevada vida útil. La estanqueidad que aporta al sistema en la conducción, evita fugas y por tanto, pérdidas de agua, que redundarían en la disminución del volumen de agua suministrado.

http://www.retema.es/noticia/molecor-suministra-su-tuberia-tom-de-pvc-dn800-mm-pn16-en-la-obra-regadio-de-arroyo-d-R8UTA

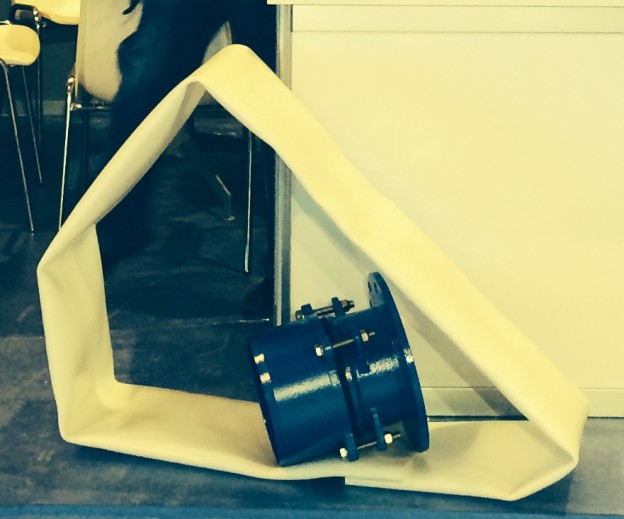

CIPP lining , Pressure pipe applications

By Graham Evans.

Having worked in Trenchless Technology for more years than I care to remember, our experience is not limited to the renovation of gravity systems.

Trenchless techniques for pressure pipes have come a long way in this time and recently many more CIPP systems are being used. The effect of this is that many companies that have been installing CIPP in gravity systems are now tackling contracts with elements of pressure pipes. Often they miss a number of the key considerations that are present in pressure pipes and pumping mains.

Many Epoxy based CIPP systems now have been tested and approved for this application and the advent of composite liners using a glass and felt combination have opened new initiatives in dealing with the higher pressures involved. Unlike gravity systems when you cut into a pressure pipe it should be with the consideration of how it will be reconnected.

Gravity lines are generally designed based on their ability to resist a safe external head of water.

Pressure pipes need to be capable of resisting considerably higher internal pressure, Higher test pressures, surges, sometimes considerable vacuum and the ability to be connected to the system to ensure that the pressure is internal and not on a bare liner end.

Some pipework, especially exposed pipe bridges may need to deal with considerable expansion and contraction. Where the coefficient of expansion is considerably different to that of the liner.

The drainage contractor that moves into this market needs to be mindful that he will come across two different types of system,

The Pumping Main, which will be under pressure but generally runs to an open end, it will suffer surges but usually not considerable vacuum, the pipe can be full and under pressure but often will be surcharged with no pump pressure and occasionally drain down and re fill with the pump cycle.

The Full Pressure Pipe, will spend all its working life under pressure, only being drained down for system maintenance. These operational considerations have very different effects on the liner material during its life.

Items that are often ignored , include the fact that as pressure pipes are not laid on a fall , water will be present and will need to be removed in order to adequately CCTV and line. The resin chosen will have bonding characteristics but this alone will not normally be enough to ensure that pressure remains inside the new line.

When you look at the original specification for a pressure pipeline, the contractor will see, Thrust Blocks, flange spools,flange adaptors , sometimes air release valves and shut off valves , all installed with provision to design against surge, pressure fluctuations and joint movement.

When considering these design criteria, the end of the CIPP liner installation will always be the weak link.

Preparatory end sealing is essential to ensure that the liner acts as part of the pressure system, through all its phases of operation.

There are a number of very good hose type trenchless systems and also many slip lining, pipe bursting and fold and form systems. With all these systems the method of reconnecting to the existing pipeline usually via a flanged connector are essential.

When quoting any CIPP pressure application this reconnection method is paramount to ensure long term stability of the system.

We believe that any contractor who cuts into a pressure system to install a CIPP Liner should always have the reconnection method planned.

The majority of CIPP material suppliers do not often supply a product for this application, but the contractor or client need to be mindful of many other considerations for pressure applications.

REPARACIÓN TUBERÍA ALCANTARILLADO DN 800 mm

Tecnología sin zanja.
AST Grupo, en 1 jornada (30/07/2014) rehabilita tubería con SISTEMA MANGA CONTINUA CON RESINA (entubado ajustado). Los trabajos previos necesarios para realizar la reparación fueron: inspección CCTV, apertura de pozo inicio y fin (inexistentes) y limpieza con agua a alta presión.
100 ml DN 31,5 pulgadas/800 mm
A continuación pueden observar distintas imágenes del proceso:
Corte manga una vez finalizada la polimerización de la resina, acceso a tubería en interior pozo a 3 m de profundidad y equipo de reversión de manga o nueva tubería situada encima de pozo de inicio.

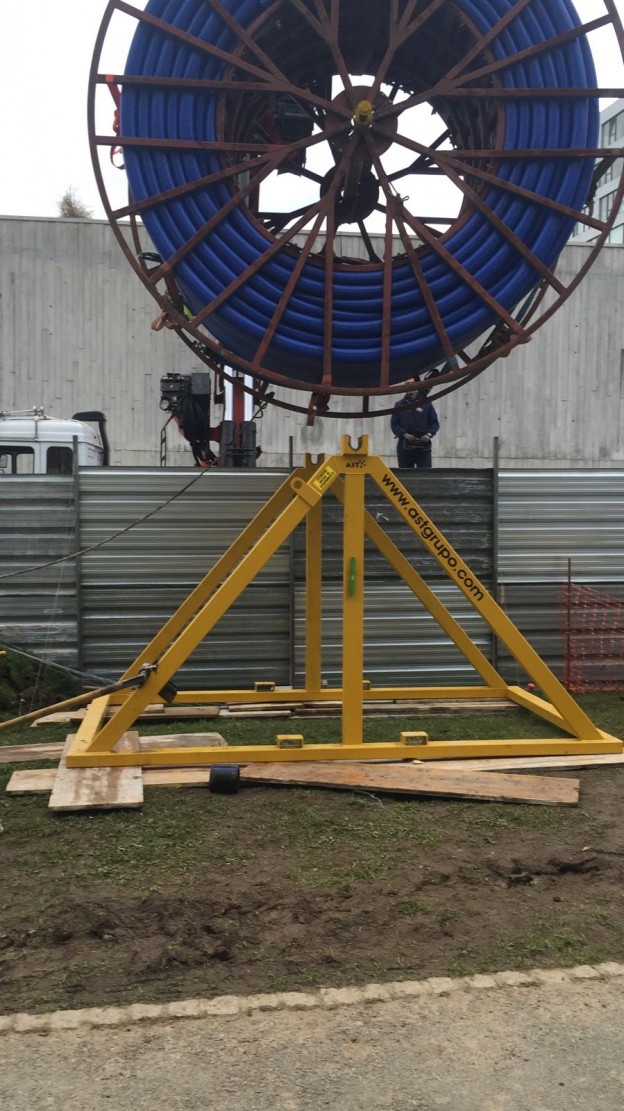

close fit

CLOSEFIT. Renovación de tuberías mediante el entubado ajustado

El sistema de entubado ajustado (CloseFit) consiste en la renovación de tuberías de redes urbanas mediante tecnología sin zanja con una nueva tubería el polietileno de alta densidad (PEAD) con un diámetro exterior completamente ajustado a la tubería que se pretende renovar y sin necesidad de rellenar el espacio anular entre ambas. Esta técnica se desarrolló por British Gas a principios de los años 90. Se utiliza en agua potable, saneamiento, petróleo, gas, minería, industria, etc.

Entubado ajustado 4

La nueva tubería es en forma de U reduciendo su sección un 40%, lo que facilita enormemente su transporte e instalación. Es aplicable a tramos largos (típico 500 m) o cortos (50 m en cruce de puentes), siendo el rango de aplicación de 100 a 1200 mm de diámetro. El nuevo tubo puede ser estructural, semiestructural o un revestimiento. Utiliza una tubería estándar de PEAD con un diámetro ligeramente más grande que el diámetro de la tubería antigua.

Para instalar la nueva tubería, se instala un equipo de reducción en el inicio de la tubería y un cabestrante de tiro en el punto final, deslizando el cable de tiro en toda la longitud. La nueva tubería se hace pasar por el aro de reducción lo que genera una reducción de diámetro que permite la instalación dentro de la antigua. Una vez instalada la tubería, se retira la tracción del cabrestante y la tubería vuelve a su estado original, ajustándose completamente a la tubería existente.

Renovación de tuberías http://www.astgrupo.com/seccion/close-fit-entubado



3º CONGRESO sinzanja latinoamerica 2014

Latinoamérica. Tecnologías sin zanja

3° Congreso y Exhibición Latinoamericano de Tecnologías sin zanja y de Infraestructura Subterránea

18, 19 y 20 de Mayo de 2.014

Divulgar y promover el uso de tecnologías sin zanja y de infraestructura subterránea con obras que demuestran que son métodos constructivos apropiados para la rehabilitación, reparación, mantenimiento y construcción de nuevas redes de servicios públicos con menor impacto ambiental y de movilidad vial.

Crear conciencia y conocimiento en las entidades públicas y privadas del uso de estas metodologías para la construcción y  mantenimiento de la infraestructura subterránea de los servicios públicos.

Dirigido a:

– Empresas latinoamericanos que proveen, construyen y contratan tecnología sin zanja.

–  Entidades estatales responsables de definir las tecnologías y contratar la infraestructura.

– Facultades de ingeniería civil y tecnología de administración de obras.

– Consultores, diseñadores, constructores, trabajadores de la construcción de tuberías.

 3º COMNGRESO NO DIG LATINOAMERICA 2014Programa: http://www.eafit.edu.co/cec/congresos/tercer-congreso-y-exhibicion-latinoamericano-de-tecnologias-sin-zanja-infraestructuras-subterraneas/Documents/agenda-sinzanja-espanol.pdf

Universidad EAFIT
Medellín: (574) 448 9500
Resto del país: 01 8000 515 900
Conmutador: (574) 261 9500
Correo: contacto@eafit.edu.co
Dirección: Carrera 49 N° 7 Sur – 50
Medellín – Colombia – Suramérica

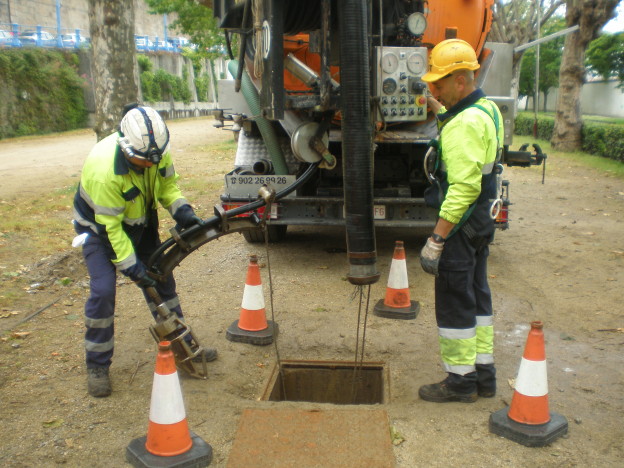

Excavación por succión

EXCAVACIÓN por SUCCIÓN

Una excavadora de succión o vacío consiste en una máquina especializada en remover tierra, desechos o escombros mediante la aspiración mediante un tubo de succión. El principio de trabajo se basa en el transporte neumático del material. Se requiere un volumen de aire mayor al del sedimento debido a la diferencia entre sus pesos específicos.
El material succionado puede ser removido previamente mediante una lanza de aire comprimido o de agua a presión, lo cual sirve también para descubrir tuberías o cables subterráneos. Este procedimiento es seguro, especialmente en aquellos lugares donde existan servicios que puedan ser dañados o cuya localización sea incierta. Es particularmente útil cuando las condiciones descartan el uso de máquinas de excavación mecánicas.

http://www.suction-excavator.com/

El aire fluye a través de la boquilla de admisión máquinas y la manguera en una serie de cámaras , incluyendo el tanque de almacenamiento de material principal, antes de pasar a través de un sistema de filtro de malla de micro y luego fuera a la atmósfera. Cuando el operador dirige la boquilla de admisión hacia el suelo, el flujo de aire aspira el material que se deposita en el tanque de almacenamiento principal. Las partículas pequeñas se depositan en otros dos tanques más pequeños y las partículas de polvo quedan atrapadas en el sistema de micro filtro de malla antes de que el aire salga de la máquina .

REHABILITACIÓN DE COLECTOR (TSZ)

Se reinician las obras de rehabilitación de colector sin apertura de zanja en Ferrol.

AST Grupo reanuda los trabajos de rehabilitación de colectores ejecutados con el sistema de manga continua.
Se encuentra prevista la rehabilitación de 5,00 Km de colector (aguas residuales) mediante este método en diámetros comprendidos entre 500,00 y 800,00 mm.

El procedimiento AST VAPOR (CIPP) consiste en insertar dentro del conducto, mediante un sistema de reversión (AIRE A PRESIÓN), una manga textil de pequeño espesor y alta resistencia. La manga, cuyas características se adaptan de forma conveniente al fluido transportado, es aplicada a cierta presión y con una velocidad adecuada, y se adhiere a la parte interior de la tubería por medio del curado (VAPOR) )de resina epoxi.
El sistema se puede utilizar en conducciones con diámetros de 75,00 a 1200,00 mm para todo tipo de materiales (fibrocemento, fundición, acero, hormigón, cemento, PVC,…) y formas (redondas, ovaladas,…).
Esta actuación se encuentra comprendida dentro de las obras que ACUAES está realizando para el saneamiento de la Ría de Ferrol. La Ría de Ferrol está catalogada como la más contaminada de Galicia, alimentada por residuos industriales y sin depuradora y desde la década de los 70, se han extinguido la mitad de las especies que poblaban sus aguas. Para así cumplir con la directiva europea sobre saneamiento y depuración evitando los vertidos directos a la Ría de Ferrol.
La conexión total del municipio está prevista a finales de diciembre de 2015 y supone una inversión de unos 45 millones de euros.

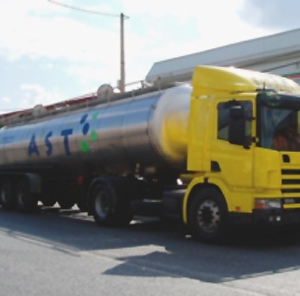

SUMINISTRO DE AGUA

Piscinas: LIMPIEZA Y SUMINISTRO DE AGUA

AST Grupo cuenta, entre otros muchos servicios relacionados con la gestión del agua, con el servicio de limpieza, transporte y suministro de agua potable para el llenado de piscinas, aljibes, depósitos, estanques,…

Disponemos de una amplia gama de vehículos para dicho transporte con cisternas homologadas en acero inoxidable con capacidades de hasta 25.000 litros con el fin de transportar suficiente agua para el llenado de piscinas en el menor tiempo posible.

Alquiler de depósitos y tanques.

Servicio permanente 24 horas al día. Tlf. 902 26 99 26

Somos la principal empresa suministradora de agua en camión cisterna de la Comunidad de Madrid.


SMART CITIES vs TECNOLOGÍA SIN ZANJA

Bajo este título TECNOLOGIA SIN ZANJA COMO ESTRATEGIA PARA EL DESARROLLO DE LAS “SMART CITIES” sinónimo de desarrollo coordinado y coherente de todos ellos permitirá identificar una ciudad como inteligente, se celebró, en la pasada feria del agua que tuvo lugar los días 4 y 5 de marzo en Zaragoza (SMAGUA), una jornada técnica promovida por la IBSTT (Asociación Ibérica de Tecnología sin Zanja), de la cual AST Grupo es miembro.

Haciendo hincapié en el mantenimiento preventivo y correctivo de las redes de saneamiento y la convicción de que es posible hallar una solución para cada tipo de problema gracias a la gran variedad de tecnología sin apertura de zanja, tanto para rehabilitación y acondicionamiento como para sustitución.

Se presentó una justificación de la elección de tecnología sin zanja basada principalmente en técnica, costes, seguridad, sostenibilidad y ciudadanía.

Todo ello implica eficiencia energética y sostenibilidad, dirigido a un equilibrio con el entorno y los recursos naturales.


SLIPLINING – Inserción a tracción


La inserción a tracción o SLIPLINING puede ser utilizada en la rehabilitación de todo tipo de canalizaciones cuyas dimensiones varían de DN 100,00 a DN 1.700,00 mm.

Es apto para canalizaciones de aguas residuales, agua potable, aguas de proceso o gas, mientras la reducción de la sección sea aceptable.

Instalación

Las excavaciones se realizan en los puntos de origen y destino antes de introducir la canalización de PEAD. Todas las canalizaciones, válvulas y uniones de servicio deben ser excavadas y quedar expuestas antes de colocar el revestimiento.

Las secciones de PEAD son soldadas a tope en la superficie. Es posible realizar canalizaciones de hasta 700,00 metros en una sola instalación.

Se monta un cabezal de tracción en la parte frontal de la canalización y se impulsa el tubo de PEAD desde la cata de entrada hacia la cata de salida, estabilizándolo el cabrestante en puntos fijos.

Luego, se efectúan todas las conexiones a las canalizaciones de servicio etc. y se procede al sellado de catas o pozos.

La inserción es un método muy rápido y rentable.
