Los Alcazares Tuberías con manga continua

Inician las obras de rehabilitación de las tuberías de la calle condesa

Fuente: Ayuntamiento de Los Alcázares

El alcalde de Los Alcázares Mario Cervera explica que esta obra servirá para evitar filtraciones del alcantarillado al Mar Menor y de agua salada a la red de saneamiento municipal

Los trabajos para reparar el colector de saneamiento de la calle Condesa del municipio de Los Alcázares se han retomado esta semana.

La Dirección General del Agua, responsable de la obra, y el Ayuntamiento de la localidad decidieron en junio aplazar el comienzo de esta obra para no ocasionar problemas en el casco urbano del municipio en plena temporada de verano.

El sistema de rehabilitación de las tuberías se realizará mediante manga continua y curado ultravioleta, que “consiste en el encamisado interior de la tubería mediante una manga pre-impregnada que es curada posteriormente  a través de la luz ultravioleta”, explican los técnicos de la obra. Además añaden que, “este proceso se lleva a cabo para prevenir o solucionar los problemas más comunes que se pueden dar en una red de saneamiento”.  Esta obra que durará aproximadamente un mes, evitará las filtraciones del alcantarillado al mar, por lo tanto se considera para el municipio una obra de vital importancia.

REHABILITACIÓN INTERCEPTOR RIA FERROL

Fuente. https://www.murcia.com/losalcazares/noticias/2019/09/05-inician-las-obras-de-rehabilitacion-de-las-tuberias-de-la-calle-condesa.asp
rehabilitacion de tuberia sin zanja

Ayuntamiento de Málaga experimenta con éxito una nueva técnica para reparar el saneamiento sin realizar zanjas

La Empresa Municipal de Aguas de Málaga, Emasa, ha concluido la reparación de una tubería de saneamiento en calle Bolivia, a la altura de los Baños del Carmen, empleando por primera vez un sistema alternativo a la obra civil tradicional en el que se evita levantar el acerado y la sustitución de la conducción dañada.

Nueva técnica para reparar el saneamiento sin zanjas AYUNTAMIENTO DE MÁLAGA

La innovación ha permitido reducir de manera considerable el presupuesto de la obra, los tiempos de ejecución y las molestias que este tipo de actuaciones causan a los vecinos, según ha informado el Ayuntamiento de Málaga a través de un comunicado. El tramo reconstruido, de 120 metros de longitud y un metro de diámetro, presentaba atascos en diversos puntos debido a que por las juntas de la conducción habían entrado las raíces de los eucaliptos plantados en la zona. Estos trabajos han alcanzado un importe de 37.437 euros, un 20 por ciento menos del coste de una obra convencional de las mismas características, y se han terminado en sólo tres días, cuando una actuación similar, sustituyendo la tubería, habría supuesto dos semanas de trabajo. Además de evitar la actuación de maquinaria pesada, en esta obra se ha prescindido de la intervención de Parques y Jardines, no ha sido necesario cortar el tráfico en la zona durante los trabajos y se han simplificado los trámites administrativos. Asimismo, la solución adoptada permite la reducción de los costes de mantenimiento de la tubería ya reparada. La actuación ha comenzado recortando las raíces de los árboles que habían entrado en la tubería de hormigón armado por las juntas de las distintas secciones que la forman. Después, y para evitar que el crecimiento de las raíces vuelvan a afectar a la tubería, por su interior se ha introducido un nuevo tubo, denominado manga. Esta nueva conducción, fabricada en fibra de vidrio y reforzada por una resina, tiene cierta flexibilidad y puede desplegarse dentro del tramo de tubería de hormigón existente de un extremo a otro. Una vez colocado en su posición, el nuevo tubo flexible se rellena de aire para que se adapte al interior de la tubería de hormigón. Tras esta operación, el nuevo tubo se endurece al aplicarle en su interior luz ultravioleta con una serie de lámparas dispuestas a lo largo del trazado. Como resultado, el nuevo tubo flexible adquiere la misma consistencia que una conducción de plástico reforzado con fibra de vidrio (PRFV). Días después de esta actuación, Emasa utilizó la misma técnica para reparar otro tramo de 300 metros de conducción de saneamiento en calle Papiro, por importe de 22.9787 euros. Está previsto que en fechas próximas la empresa municipal también emplee este método para rehabilitar una tubería de saneamiento de 98 metros de longitud en calle San Juan, presupuestada en 21.131 euros.

Ver más en: https://www.20minutos.es/noticia/3237158/0/ayuntamiento-malaga-experimenta-con-exito-nueva-tecnica-para-reparar-saneamiento-sin-realizar-zanjas/

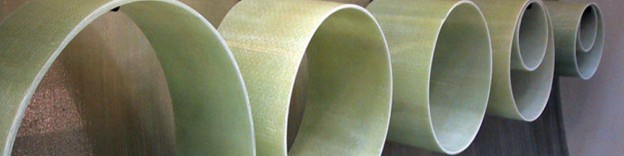

MANGA FIBRA DE VIDRIO

Manga con fibra de vidrio con resina y endurecimiento UVA

REHABILITACIÓN INTERIOR DE TUBERÍAS. Sistema UVA

A continuación les indicamos brevemente y de forma sencilla el procedimiento de instalación de manga continua para renovación de tuberías sin necesidad de apertura de zanja y sus ventajas frente a los sistemas constructivos tradicionales con apertura de zanja.

Una manga reforzada con fibra de vidrio impregnada en fábrica con resina de poliéster o viniléster se introduce en el tramo a rehabilitar a través de pozos ya existentes o, en caso de dimensiones mayores, a través de zanjas más pequeñas.

Después, la manga se cierra, se pone bajo presión y se endurece con luz ultravioleta. Tras el endurecimiento, el sistema forma un revestimiento estructural muy similar al de un tubo nuevo.

En caso de entrada de aguas subterráneas, se requiere un sellado previo con métodos puntuales o la utilización de un forro plástico exterior denominado preliner.

MANGA UVA


Ámbito de aplicación:

  • Conductos por gravedad y presión.
  • Redes de saneamiento, abastecimiento e industrial.
  • Dimensiones de 150 mm hasta 1.500 mm.
  • Perfiles circulares, ovoides, …
  • Aplicable para tubos de cualquier material.
  • Permite la rehabilitación de codos.
  • Longitudes de instalación: Hasta 300 m (dependiendo del DN y del sistema).

Ventajas:

  • Plazo de obra corto.
  • No existen las uniones de tubos.
  • Uso flexible.
  • Escasa reducción de la sección transversal (el doble del grosor de la pared del tubo interior).
  • Posibilidad de inserción a través de los pozos existentes, dependiendo de la situación de los pozos, a partir de DN 700 se requiere la reducción del cono y, a partir de DN 900 cata de obra.
  • Se pueden atravesar los pozos.
  • Se permiten conexiones de acometida desde el interior.
  • No se realiza una adherencia con la pared interior del tubo; queda un pequeño espacio anular, las acometidas y los pozos deben integrarse de forma adicional.
  • En cuanto a las propiedades hidráulicas, el manga es muy liso, resistente a las aguas residuales agresivas y frente a la carga mecánica.
